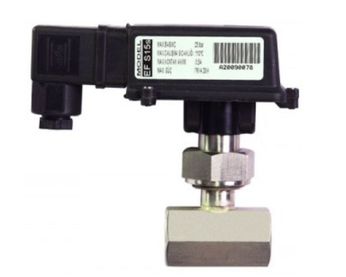

RST-EFS08s...50s Akış Şalteri

RST-EFS Akış Şalteri Çalışma Prensibi

Gövde üzerine bir noktadan sabitlenen palet akış ile hareket ederek, diğer ucuna takılı mıknatıs, akışkanla temas etmeyen gövde dışına yerleştirilen reed röleyi tetikleyerek akış bilgisi elde edilir.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Teknik Özellikleri

Model : RST-FS08s...50s
Gövde Materyali : 316 Paslanmaz Çelik
Akışı algılama malzemesi : 316 Paslanmaz Çelik
Maksimum Sıcaklık : 110 C
Maksimum Basınç : 25 bar
Elektriksel Bağlantı : Soket DIN 43650 C
Koruma Sınıfı : IP 65
Proses Bağlantı : DN8 / DN10 / DN15 / DN20 / DN25 / DN32 / DN40 / DN50
Set Noktası : Artan Akışta DN8... DN50 mm için
Elektriksel Çıkış : Reed Kontak, 26 VA / 20 W
Maksimum Akım : 0.5 A (Daha yüksek akımlarda Röle ile kullanılmalıdır)
Maksimum Besleme : 230 VAC, 48 VDC
