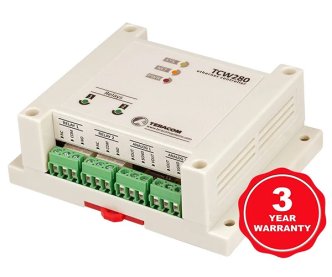

Analog çıkış modülü TCW280

Analog çıkış modülü, voltaj veya akım döngü modlarına sahip iki kanalı destekler. Kanal modu WEB arayüzü yapılandırılabilir. Mevcut seçenekler - 0-20mA, 4-20mA, 0-24mA, 0-5V ve 0-10V'dur. Her iki kanal da 12 bit çözünürlüğe sahip.

Cihaz 4 açık tahliye çıkışına sahiptir. Hepsi standart dijital çıkışlar (Açık / Kapalı) veya PWM çıkışları olarak yapılandırılabilir. PWM modunda çıkışlar, 10 bit çözünürlükte 2000Hz'ye kadar güç sağlar.

Analog çıkışlar ve açık tahliye çıkışları modülün güç kaynağından galvanik olarak izole edilmiştir. İki parça arasındaki izolasyon 1000VDC'dir.

Modül ayrıca normalde açık ve normalde kapalı kontaklara sahip 2 röleye sahiptir. Röleler WEB arayüzü üzerinden veya desteklenen M2M protokollerinden bazıları - SNMP, HTTP API ve MODBUS TCP / IP üzerinden etkinleştirilebilir.

Cihaz, gelişmiş bir program işlevselliğini destekler. Dört program tek (bir kerelik) veya tekrarlayan (haftalık) görevler için kullanılabilir. Zamanın çözünürlüğü 100mS'dir. Zamanlanmış sunucu senkronizasyonuyla birlikte gömülü RTC (gerçek zamanlı saat), zamanlanmış görevleri yerine getirirken yüksek doğruluk sağlar. Programlar, röleleri veya boşaltma çıkışlarını otomatik olarak etkinleştirebilir.

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Özellikleri

• Galvanik olarak izole edilmiş çıkışlar;
• 10/100 Mbit Ethernet bağlantısı;

• Şifre korumalı WEB arayüzü;

• Gerilim ve akım döngü modlarına sahip 2 analog çıkış;

• Analog çıkışın mevcut döngü modu için 0/20, 4/20 ve 0/24mA aralıkları;

• Analog çıkışın voltaj modu için 0/5 veya 0/10V aralıkları;

• AÇIK/KAPALI veya PWM modlu 4 dijital (açık tahliye) çıkış;

• NO ve NC kontaklı 2 röle;

• Dinamik DNS desteği;
• Tekli ve haftalık modlu 4 program;

• NTP desteği;

• SNMP v2 desteği;

• 5 alıcıya kadar SNMP tuzakları;

• MODBUS TCP/IP desteği;

• Geçerli durumu XML veya JSON dosyası olarak uzak sunucuya periyodik olarak HTTP olarak gönderme;

• Sunucu ve istemci modunda HTTP API komutları;

• 3 farklı sunucuya kadar HTTP Gönderisi;

• Kolay cihaz çoğaltma için ayarların geri yüklenmesi/geri yüklenmesi;

• İnternet üzerinden cihaz yazılımı güncellemesi;

• DIN Rayına/duvara monte edilebilir muhafaza.

Uygulamaları

• Endüstriyel otomasyon için bir çıkış modülü;
• Uzaktan valfler / aktüatör kontrolü;
• Endüstriyel işlemler için programlı kontrol;
• Karartma LED'i (Işık yayan diyot) ışıkları;
• Denetleyici kontrol;
• Küçük ve büyük SCADA sistemlerinin ayrılmaz bir parçasıdır.

Teknik Özellikler

• Fiziksel özellikler

• Boyutlar: 115 x 90 x 40 mm

• Ağırlık: 170 gr

• Montaj: duvar ve DIN rayı
  Çevresel sınırlar

• Çalışma Sıcaklığı: -10 ila 55°C
• Depolama Sıcaklığı: -20 ila 60°C
• Ortamın Bağıl Nemi: %10 - 80 (yoğuşmasız)
  Standartlar ve Sertifikalar

• Güvenlik: EN 62368-1:2014 + EN 62368-1:2014/AC1-3:2015 + EN 62368-1:2014/A11:2017 +
  EN 62368-1:2014/AC:2017-03:2017, EN 62311:2008
  EMC: EN 55032: 2015 + EN 55032: 2015/AC:2016-07 + EN 55032: 2015/A11:2020
  EN 55024: 2010 + EN 55024: 2010/A1:2015
  EN 61000-3-2: 2014
  EN 61000-3-3: 2013 + EN 61000-3-3: 2013/A1:2019

• RoHS: Uyumlu
  Garanti
• Garanti süresi: 3 yıl
  Güç kaynağı
• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 28 VDC
  Akım tüketimi: 220 mA @ 12 VDC (tüm röleler açık ve analog çıkışlar 24mA'da)
  Analog çıkışlar

• İzolasyon: Fonksiyonel izolasyon

• Tür: Tek uçlu

• Çözünürlük: 12 bit

• Mod: Gerilim veya Akım döngüsü (WEB arayüzü seçilebilir)

• Aralıklar: 0/5V, 0/10V, 0/20mA, 4/20mA ve 0/24mA

• Doğruluk: ±%1
  Dijital çıkışlar

• İzolasyon: Fonksiyonel izolasyon

• Tür: Açık drenaj

• Maksimum drenaj voltajı: 24VDC

• Maksimum drenaj akımı: 0,3A

• Mod: AÇIK/KAPALI veya PWM (WEB arayüzü seçilebilir)

• PWM çözünürlüğü: 10 bit

• PWM frekansları: 1, 5, 10, 50, 100, 500, 1000 ve 2000 Hz

• Dikkat! Cihaz üzerinde herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  dijital çıkışların hatları. Harici sigortalar veya kısa devre akımını sınırlayan devre kesiciler,
  0,4 Amper değerinde, bağlantı hatlarının aşırı akım koruması için kullanılacaktır

• Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)

• Kontak akımı değeri: 0,5 A @ 24 VDC, 30 VAC (dirençli yük)

• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 0,5 A dirençli yükte 100.000 işlem

• Kontak direnci: Maksimum 100 miliohm. (başlangıç ​​değeri)
  TCW280_R1.7 – Ekim 2023 Sayfa 4

• Darbe çıkışı: Nominal yükte 0,1 Hz

• Dikkat! Cihaz üzerinde herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölelerin kontak hatları. Harici sigortalar veya kısa devre akımını sınırlayan devre kesiciler,
  Bağlantı hatlarının aşırı akım koruması için 0,63 Amper olarak derecelendirilmiştir.

• Dahili FLASH bellek

• Dayanıklılık: 100.000 döngü (herhangi bir kaydetme komutu)

• Lityum pil

• Tip: CR1220

• Dikkat! Pilin yanlış tipte bir pille değiştirilmesi durumunda patlama riski vardır.
