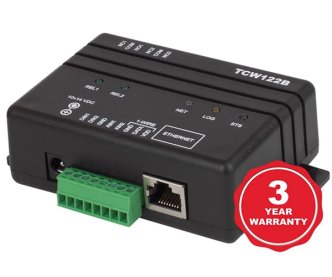

Uzaktan röle kontrol modülü TCW122B-RR

TCW122B-BR, normalde açık ve normalde kapalı kontaklara sahip, iki dijital giriş ve iki röle çıkışına sahip bir uzaktan röle kontrol modülüdür.
Uzaktan röle kontrolünü düzenlemek için iki cihazın bir çift halinde çalışması gerekir; biri "istemci" modunda, diğeri "sunucu" modunda.

“Client” periyodik olarak dijital girişlerinin durumunu “Sunucu”ya gönderir. Cevap olarak “Sunucu” dijital giriş durumunu döndürür.

İstemci-sunucu modeli aşağıdaki değişkenlere izin verir:
her iki cihaz da genel IP adresleriyle İnternet'e bağlıdır;
her iki cihaz da özel IP adresleriyle tek bir LAN'a bağlıdır;
“İstemci” LAN'a (özel IP adresi) ve “Sunucu” İnternet'e (genel IP adresi) bağlıdır;
"İstemci" LAN'a bağlı ve "Sunucu" farklı LAN'a bağlı, ancak genel IP adresi ve bağlantı noktası yönlendirmesi olan bir yönlendiricinin arkasında.

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Özellikleri

• Parola korumalı web tabanlı yapılandırma
• “Kuru kontak” ve “lojik seviye” modlu 2 dijital giriş;
• NO ve NC kontaklı 2 röle çıkışı;
• Çıkarılabilir terminal konnektörleri – girişler ve çıkışlar için ayrılmıştır;
• Şifreli iletişim;
• Manuel veya DHCP ağ yapılandırması;
• Cihaz Kimliği filtreleme;
• Uzaktan ürün yazılımı güncellemesi.

Uygulamaları

• Uzaktan röle kontrolü - bir veya iki yol;
• Endüstriyel işlem otomasyonu;
• Ev ve ofis alarm sistemleri;
• Elektrikli cihazların uzaktan kumandası.

Teknik Özellikler

• Fiziksel özellikler
• Boyutlar: 109 x 82 x 32 mm
• Ağırlık: 110 gr
  • Çevresel sınırlar
• Çalışma sıcaklığı aralığı: -20 ila 55°C

• Depolama sıcaklığı aralığı: -25 ila 60°C

• Çalışma bağıl nem aralığı: %5 - 85 (yoğuşmasız)
  • Garanti

• Garanti süresi: 3 yıl
  • Güç kaynağı

• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 10 ila 14 VDC

• Akım tüketimi (her iki röle de AÇIK durumdayken): 0,2 A @ 12 VDC
  • Ethernet bağlantısı
  10 Mbit/s aktarım hızı
  Yalnızca yarı çift yönlü mod
  Otomatik anlaşma desteklenmiyor
  • Dijital girişler

• İzolasyon: Yalıtılmamış

• Mod: Kuru kontak veya Lojik seviye

• Maksimum giriş voltajı: +5,5VDC

• Yüksek mantık seviyesi için minimum giriş voltajı: +2,5VDC
• Düşük mantık seviyesi için maksimum giriş voltajı: +0,8VDC
• Örnekleme hızı: 10 ms
• Dijital filtreleme zaman aralığı: 30 ms
  • Röle çıkışları

• Tip: Form C (N.O. ve N.C. kontaklar)
  TCW122B-RR_R2.6

• Kontak akımı değeri: 3 A @ 24 VDC/30 VAC (dirençli yük)

• Başlangıç izolasyon direnci: 100 mega-ohm (min.) @ 500 VDC

• Mekanik dayanıklılık: 10 000 000 işlem

• Elektriksel dayanıklılık: 3 A dirençli yükte 100.000 işlem

• Temas direnci: 50 mili-ohm maks. (başlangıç ​​değeri)

• Minimum darbe çıkışı: Nominal yükte 1 Hz
  DİKKAT: Cihazda herhangi bir dahili aşırı akım koruma özelliği bulunmamaktadır.
  rölelerin kontak hatlarında.
  3 Amper değerinde harici sigortalar veya kısa devre akımı sınırlayıcı devre kesiciler,
  Bağlantı hatlarının aşırı akım koruması için kullanılır.
  • Dahili FLASH bellek

• Dayanıklılık: 100 000 döngü (Her röle durumu ve ayar değişikliği bir hafıza döngüsüdür.)
