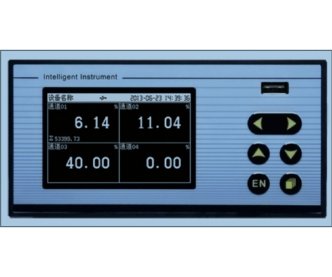

DMS-VX Serisi Gelişmiş Kontrol Cihazı

DMS-VX, maksimum 4 kanallı çok amaçlı giriş kabiliyeti sunan bir kağıtsız kaydedici cihazdır. DC akımı, DC voltajı, frekans, milivolt, termokupl, RTD ve diğer sinyalleri alabilir, izole edebilir ve işleyebilir. Yüksek performanslı bir işlemciye sahip olan bu cihaz, geniş bir görüntüleme ekranı, kullanıcı dostu düğme tasarımı, alarm özellikleri ve veri iletişimi seçenekleri sunar. Ayrıca, yazılımı sayesinde kullanıcılar verileri güvenli bir şekilde yapılandırabilir ve raporlayabilir. DMS-VX, endüstriyel veri kaydı ve izleme gereksinimlerini karşılamak için güvenilir bir çözüm sunar.

DMS-VX Maksimum 4 Kanallı Çok Amaçlı Giriş Kağıtsız Kaydedici Özellikleri:

• Yüksek performanslı 32 bit ARM mikroişlemci ile 16 yönlü sinyal alımı.
• 3,5 inç 320x200 yüksek parlaklıkta grafik LCD ekran.
• Kullanımı basit ve rahat olan silikon düğmeli yeni düğme tasarımı.
• Tüm izole edilmiş çok amaçlı giriş, çeşitli sinyallere girebilir.
• Standart 4-20mA verici çıkışı.
• Yazılım kilitleri kullanıcı yapılandırma güvenliğini sağlar.
• Mühendislik miktarları görüntüleme aralığı: -9999 ila 30000.
• Her kanal için alarm sınırları ve son 15 alarm bilgisini kaydedebilme.
• Her kanal için saatlik, 8 saatlik, 12 saatlik, günlük ve aylık raporlama.
• Eğri görüntüleme modu: yatay veya dikey eğri seçeneği.
• Dahili GB231 ikincil karakter yazı tipi.
• Standart Ethernet, RS232C ve RS485 iletişim arayüzleri.
• Standart Modbus-RTU iletişim protokolü ile çeşitli veri türlerini destekler.
• USB2.0 arayüzü veri aktarımı ve yedekleme için.
• FAT32 dosya sistemini destekler; Windows ile uyumlu veri dosyaları.
• Harici mini yazıcı ile manuel veya otomatik veri yazdırma imkanı.

Teknik Özellikler

• Kurulum yöntemi: gömme enstrüman kurulumu
  (dikey gösterge paneli)

• Kurulum açısı: Çoğu, 30 derece geriye doğru eğilir
  yatay düzlem

• Gösterge panelinin kalınlığı: 1-10mm

• Sınır boyutu: 160(G) x 80(Y) x 1 00(D) mm

• Ağırlık: yaklaşık 0,5 kg
  giriş

• Gelen kanal: 1-4 kanal

• Ölçüm süresi: 1 sn

• Frekans girişi

• Düşük seviye : O - 2V

• Yüksek seviye: 4 - 24V

• Analog giriş kartı

• Çözünürlük oranı: 16 bit

• Örnekleme hızı: saniyede 1 kez

• Ölçüm doğruluğu: %0,2 F.S.

• Sinyal dayanım voltajı: minimum-15VDC,
  minimum+15VDC

• Bağlantı kesilmesinin sensör tespiti:

• Termal direnç ve termokuplun sensör açık devresi
  (kırılma çizgisi)
  4 -20mA gelen akım 2mA'den azdır
  Diğer Sinyaller Geçerli Değildir
  Sensör açık devresinin tepki süresi:
  4-20mA 2 sn
  1-5V 2 sn

• Termal direnç 4 sn

• Termokupl 4 sn

• Görüntülemek

• Ekran: 3,5 inç LCD (320*200 nokta)

• Ekran rengi: siyah/beyaz

• Bit numarası: 7 Ingilizce karakter veya 15 alfabe (dijital)

• Birim: 3 Çince karakter veya 7 alfabe (dijital)

• Durum göstergesi:
  görüntü adı, alarm durumu, USB cihazı bayrağı, dolaşım ekranı
  işaretleme zamanı

• Görüntü ekranı:
  Ölçülen dala (pandect, dijital ekran, çubuk grafik ekranı, eğri
  görüntülemek)

• Fonksiyon görüntüsü (tarihsel eğri, birikim ifadesi, dala
  yedekleme, dala yazdırma, Alarm Listesi)

• Pandect ekranı: tüm Pandect ekranlarının tarihini ve alarm durumunu görüntüleyin
  ölçüm kanalları

• Eğri ekranı: Manzara Modu ve Portre Modu
  seçilmiş

• Tarihsel eğri: hafızanın kayıtlı verilerini görüntüler;
  1/2/4/8/16/32/64 kez büyütülebilir

• Alarm bilgisi: toplam kayıtlar 256 kayıt gösterir.

• Hafıza

• Harici depolama

• Medya: U disk

• Biçim: FAT32

• Mod: dosya kaydı

• Kapasite: 8G

• Dahili Depolama

• Medya: bellek

• Form: ikili kaydetme

• Mod: sürekli kayıt

• Alarm
• Set Numarası: Her kanalda en fazla 4 alarm ayarlanabilir.
  Alarm tipi: üst ve üst limit alarmı, üst limit alarmı, alt limit alarmı
  limit alarmı, alt ve alt limit alarmı

• Alarm gecikme süresi: 1 - 1 O sn

• Alarm çıkışı: dahili röleye çıkış

• Ekran: Bir alarm oluştuğunda, alarm durumu ekranda görüntülenir.
  homolog görüntü ve durum çubuğunda alarm simgesi görüntülenir

• Alarm kaydı: gerçekleşen alarm bilgisi ekranda görüntülenir.
  alarm listesi resmi.
  Saat: Çalıştırıldığında çalışmaya devam eden Donanım Saati
  gücü kapat

• Çalışma aralığı: 2001 - 2099

• Saat hassasiyeti: ±1 0 ppm (O - 50°C), gecikme hatası hariç
  bu da gücün açılmasına neden oldu (1 saniyenin altında)
• Güç

• Nominal voltaj: 220VAC

• Besleme güç aralığı: 100-240VAC

• Nominal frekans: 50 Hz

• Güç dağıtımı: 1 0W
  24VDC verici dağıtım çıkışı

• Çıkış voltajı: 24VDC

• Maksimum çıkış akımı: 60mADC (aşırı yük koruma akımı:
  yaklaşık 90mA)

• Çıkış noktaları: 1 döngü
  Taşıma ve saklama koşulu

• Ortam sıcaklığı: -1 o•c - 60°C

• Ortam nemi: %0 - %95 RH (Yoğunlaşma yok)
