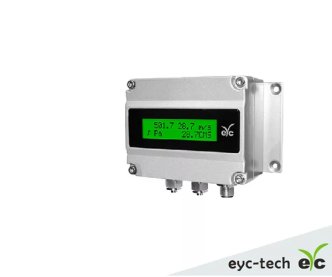

PHD330 Endüstriyel Tip Fark Basınç Transmitteri

Özellikler:

• MEMS entegrasyon teknolojisinin diferansiyel basınç modülündeki silikon çipler
• Ofset fonksiyonu / UI yazılımı
• Düşük basınç izleme, yüksek basınç dayanımı
• RS-485 iletişim arayüzü (Opsiyonel), Modbus RTU protokolü
• Fiziksel birim anahtarı (Kullanıcı Arayüzü): mbar / Pa / hPa / kPa / mmH2O / mmWS / inH2O / mmHg
• Karekök işlevi

Teknik Özellikler:

• Giriş tipi: Piezoelektrik diferansiyel basınç modülü
• Ölçüm aralığı:±50 ... ±10000 pa
• Çıkış: 4 ... 20 mA / 0 ... 10 V
• Sinyal bağlantısı: 3 telli
• Modbus: RS-485
• Yük direnci (Akım çıkışı): 4 ... 20 mA＜500 Ω / 0 ... 10 V≧100 KΩ
• Tepki süresi(t63):≦2 ms
• Ekran tipi: Arkadan aydınlatmalı, çift satır karakterli LCD Modül
• Görüntüleme aralığı: V=Hava hızı (25°C'de) / Q=Hava miktarı (eYc AFMT ile)
• Rakam yüksekliği: 5,56 mm
• Ölçüm ortamı: Hava
• Çalışma sıcaklığı: -20 ... +80°C(Görüntüsüz) / 0 ... +50°C(Ekran)
• Çalışma nemi: 0 ... 95%RH(Yoğuşmasız)
• Depolama sıcaklığı:-40 ... +80°C
• Doğruluk: ±%2,0 F.S.
• Sıcaklık etkisi:±1,75%(5 ... 55°C)
• Güç kaynağı: AC 24 V ±%10 / DC 24 V ±%10
• Akım tüketimi: DC 24 V:≦45 mA(Ekran) / ≦40 mA(Ekransız), AC 24 V:≦95 mA(Ekran) / ≦90 mA(Ekransız)
• Aşırı gerilim koruması:≦DC 40 V
• Elektrik bağlantısı: M12 konektörü
• Kurulum: Duvar
• IP derecesi: IP65
• Elektriksel koruma: ■ Polarite koruması ■ Aşırı voltaj ■ Kısa devre
• Basınç direnci:±50 ... ±500 pa:0,25 bar / ±1000 ... ±10000 pa:0,5 bar
• Patlama basıncı:±50 ... ±2500 pa:0,75 bar / ±5000 ... ±10000 pa:1,25 bar
• Sertifika: CE
• Muhafaza: Alüminyum alaşımı
• Ağırlık: Ekran:497 g; Ekran dışı:478 g
