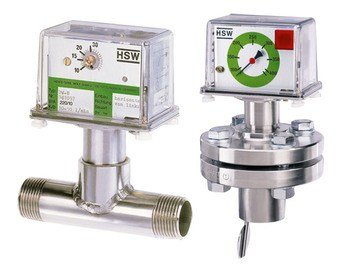

Henke DW-U Analog İbreli 2 Switchli Debimetre

Henke DW-U akış ölçer, analog göstergeli basit, güvenilir, ayarlanabilir anahtarlama noktası, ve anahtarlama lediyle anahtarlama durumunu izleyebilirsiniz. Metal tüplü akış ölçer DW-U güvenilir bir yol olan akış pedalının akışa bağlı olarak akış yönüne doğru hareket etmesi yöntemi ile çalışır. Fonksiyon
Sıvı akışı, hedef plakası olan bir sarkaç sisteminin bir yaya karşı bir mil üzerinde hareket etmesine neden
olur. Metal körük dizaynısayseinde ölçüm cihazını akış ortamından yalıtır ve sarkaç hareketinin dönüştürülmesini sağlar. Sarkacın hareketi, akış kontrol sistemine bir sinyal gönderen ve sırasıyla akış göstergesini harekete geçiren 3 kutuplu bir mikroswitchi etkinleştirir.

● Mevcut akışın gösterimi
● Küçük skalalarda Switch noktalarının çok basit bir şekilde ayarlanmasına olanak sağlar
● İçindeki mekanizma sayesinde kirlilik ve mıknatıslanma etkilerinde etkilenmez.
● Switch noktası ve Akış göstergesi müşteri ihtiyacına göre dizayn edilir.
● Maksimum çalışma güvenilirliği ve servis kolaylığı
● 300°C’ye kadar yüksek sıcaklık versiyonları mevcuttur.
● Tüm akış yönleri ve montaj konumları için tedarik edilebilir.
● 3/8” ~ 24” Arası Hatlara uygun ürün
● Ex-Proof versiyon seçeceğine sahiptir.
● Tek veya İki switchli versiyon mevcuttur

Bazı Tipik Uygulamalar

- Ağır sanayide soğutma suyu ve yağlama devrelerinin denetimi
- Otomotiv endüstrisinde su soğutma sistemlerinin kontrolü
- Fırınların soğutma sistemlerinin izlenmes

Teknik Dökümanlar

• PDF l Teknik Özellikler

Debimetre Teknik Özellikler

Menşei: Alman
Tip: DW-U
Hassasiyet: ± 3%
Ölçüm oranı: 1: 5
Çalışma sıcaklığı: 100 °C (300 °C maka)
Çalışma Basıncı: maks16 Bar
Debi aralığı: 1 ~ 75000 L/dk
Bağlantı Hat çapı: 1/2” ~ 2” T Gövdeli 2” ~ 24” Daldırma tip
Koruma sınıfı: IP65
Sertifika: ATEX EX, IIGD, EEX c IIB T4 IP65 T110° respectively Ex, 2GD EEx, IIB T4 EX 3D IP 65, T125°)
