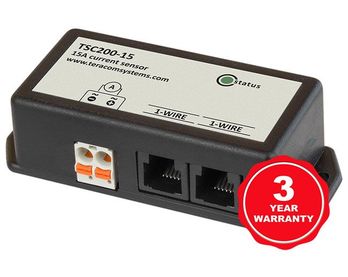

1-Telli Akım Sensörü TSC200-15

TSC200-15, galvanik yalıtımlı 1-Wire akım sensörüdür. Sensör, AC veya DC akım izleme için düşük maliyetli bir seçenek sunar.

1-Wire sensörü, tamamen entegre Hall efektli akım sensörü IC'sine dayanır . Yüksek hassasiyet ve galvanik izolasyon sağlar.

Gömülü sinyal işleme, kalibre edilmiş dijital çıkışı garanti eder.

Sensör güç izleme uygulamaları için kullanılabilir - binanın yönetim sistemleri ( BMS ) için akım ve güç ölçümleri , bataryaların, güneş sistemlerinin vb. İzlenmesi ve kontrolü.

Her sensörün, aynı 1-Kablo veriyoluna birkaç sensörün bağlanmasına izin veren benzersiz bir 64-bit seri kodu vardır. TSC200-15, kolay papatya zinciri kablolaması için iki adet RJ11 konektörüne sahiptir.

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Özellikler

• Mükemmel doğruluk;
• 10 bit çözünürlük ölçümleri;
• 0.3 ila 15A çalışma aralığında AC veya DC ölçümü;
• Gemide, kolay AC-DC modu bir jumper ile değişir;
• Akım devresi ile 1-Telli veri yolu arasında galvanik izolasyon;
• IP30 giriş koruması ;
• Mükemmel uzun süreli istikrar;
• 1 kablolu veriyolunda çoklu sensör desteği için benzersiz 64-bit seri numarası.

Uygulamalar

• Güneş enerjisi sistemlerinin güç izlemesi;
• Bina yönetim sistemlerinde enerji sayaçları (BMS);
• Akülerin şarj / deşarj işlemi otomasyonu;
• Mobil ağ sitelerinde güncel izleme ve kayıt.

Aşağıdaki TERACOM kontrolörleriyle kullanılabilir

Ethernet IO modülü TCW241
Ethernet veri kaydedici TCW220

Teknik Özellikler

• Besleme gerilimi aralığı: (1-Wire bus) 4,0 ila 5,5 V
• Maksimum besleme akımı: (1-Kablolu veri yolu) 15 mA
• Giriş AC akım aralığı: 0,3 ila 15 A
• Giriş DC akım aralığı: ± (0,3 ila 15) A
• Doğruluk: (-20 ila +25°C) ± (%2 + 0,2 A)
• Doğruluk: (+25 ila +55°C) ± (%2 + 0,1 A)
• Çözünürlük: 0,1A
• İzolasyon voltajı: 3000 Vrms
• Temel izolasyon için maksimum çalışma voltajı: 277 VAC
• AC frekansı: 48 ila 65 Hz
• Çalışma sıcaklığı aralığı: -20 ila +55 °C
• Çalışma bağıl nem aralığı: 5 ila 85 %RH (yoğuşmasız)
• Boyutlar: 85 x 35,1 x 23,5 m
