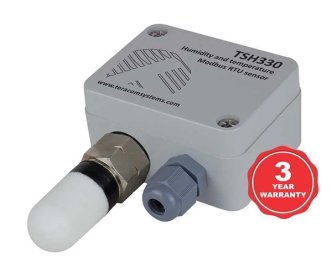

IP54 Sıcaklık ve Nem Sensörü TSH330

TSH330, RS-485 arayüzlü bir IP54 sıcaklık ve nem sensörüdür. Modbus RTU protokolünü destekler. Sıcaklık bir bant aralığı elemanı ile ölçülürken, bağıl nemi ölçmek için benzersiz bir kapasitif eleman kullanılır. Her iki öğe de 12 bitlik analogdan dijitale dönüştürücüye kusursuz bir şekilde bağlanır ve bu da üstün ölçüm kalitesi sağlar.

Teracom Ethernet veya hücresel kontrol cihazlarından biriyle birlikte kullanılan TSH330, IP54 koruması gerektiren uygulamalarda sıcaklık ve nem izleme için ideal bir seçimdir.
TSH330, RS-485 arayüzü üzerinden iletişim kurar. Her sensörde farklı bir Modbus adresi ayarlanabilir, bu da aynı veri yolu üzerinden çoklu sensör desteğine olanak tanır.
Dijital sensör IP65 dereceli bir muhafazaya monte edilmiştir. Bu, toza ve su spreylerine karşı koruma sağlar. Kilit somunlu ve vidasız terminal bloklu kablo rakoru, hızlı ve kolay kablo kurulumuna olanak tanır.

Özellikler:

%3,0 bağıl nem doğruluğu;
Nem ölçümleri için 12 bit çözünürlük;
Sıcaklık ölçümleri için 14 bit çözünürlük;
Mükemmel uzun vadeli stabilite;
Arayüz aracılığıyla ürün yazılımı güncellemesi;
Çoklu sensör desteği için benzersiz 64-Bit seri numarası.

Uygulamalar:

Filo yönetim sistemleri;
Çevresel kalitenin izlenmesi ve değerlendirilmesi;
Üzüm bağları, seralar vb. için nem ve sıcaklık izleme;
Telekomünikasyon tesisleri için nem ve sıcaklık kaydı;
Sunucu odası ve veri merkezlerinde nem ve sıcaklık takibi;
Bina yönetim sistemlerinde (BMS) nem ve sıcaklık izleme.

Aşağıdaki sensörler ile kullanılanilir:

Sıcaklık ve nem veri kaydedici TCW210-TH
Enerji izleme modülü TCW260
GSM-GPRS uzak IO modülü TCG140
4G LTE evrensel IO modülüTCG140-4

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Teknik Özellikler:

• Boyutlar: 65,6 x 99 x 36 mm

• Ağırlık: 70g

• Çalışma sıcaklığı aralığı: -20 ila 60°C

• Çalışma bağıl nem aralığı: %10 - %90 (yoğuşmasız)

• Önerilen çalışma aralığı –10 °C ila 60 °C'nin üzerinde %20 ila %80 bağıl nemdir (yoğuşmasız). Uzun süreli çalışma
  bu aralıklar yavaş iyileşme süresiyle birlikte sensör okumasının değişmesine neden olabilir. Bazı hava koşullarında mümkündür
  Filtre kapağındaki havadaki nem yoğunlaşabilir. Bu, yavaş iyileşme süresiyle birlikte sensör okumasında bir kaymaya neden olabilir.

• Tipik uzun vadeli kayma: ±0,25%RH/yıl, ±0,05°C /yıl
  Buharlaşmış solventler, yapıştırıcılar, ambalaj malzemeleri vb. içeren kirletici ortamlar nedeniyle daha yüksek sürüklenme meydana gelebilir.

• Depolama sıcaklığı aralığı: -20 ila 60°C

• Depolama bağıl nem aralığı: %10 ila %90 (yoğuşmasız)

• Giriş koruması: IP54

• Giriş Gerilimi (IEC 62368-1'e göre -15/+%20 dahil): 4,5 ila 26VDC

• Giriş Akımı: 5mA@5VDC

• Doğruluk (min): ±3,0%RH (%20 ila 80 RH aralığında)

• Doğruluk (maks): ±5,0%RH (%10 ila 90 RH aralığında)

• Çözünürlük: %0,1 bağıl nem

• Doğruluk (min): ±0,4°C (-10 ila +60°C aralığında)

• Doğruluk (maks): ±0,6°C (-20 ila +60°C aralığında)

• Çözünürlük: 0,1°C

• Tepki süresi ≤ 50 ms
  Ana yanıt zaman aşımı ≥ Yanıt süresi + Yanıt süresi.
  Yanıt süresi bit sayısına ve baud hızına bağlıdır
• Garanti süresi: 3 yıl
