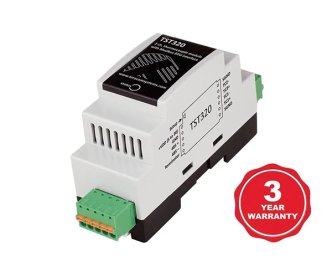

Modbus RTU Arayüzü TST320'ye sahip 2 Kanallı Termokupl Modülü

TST320, MODBUS RTU arayüzlü ve termokupllar için 2 girişli bir modüldür. Bir dizi endüstriyel uygulama için hazırlanmış olup, çeşitli termokupl türlerinde hassas sıcaklık okumaları sağlar ve bu da onu endüstriyel proseslerdeki sıcaklık ölçümleri için ideal bir çözüm haline getirir.

Modülün benzersiz uyumluluğu tüm termokuplları (J, K, T, N, E, B, R ve S) destekler ve her türlü kuruluma kusursuz entegrasyon sağlar. DSP işlemeli 24 bit ADC'si ve ±%0,1 doğruluğu olağanüstü ölçüm hassasiyeti sağlar. ±%0,19 CJC doğruluğu ile birlikte okumalarınız güvenilir bir şekilde hassas kalır.

63'e kadar düğümü destekleyen RS-485 arayüzü sayesinde, Modbus RTU protokolü kullanılarak mevcut sistemlerle iletişim zahmetsizdir.

Kolay kurulum için tasarlanmış olup, optimize edilmiş sinyal bütünlüğü için entegre 120 ohm sonlandırma direnci içerir ve kurulumu basitleştirir.

Endüstriyel ortamlarda güvenli çalışmayı sağlayan 1500Vrms'lik dikkat çekici çalışma izolasyon voltajıyla güvenlik en büyük önceliktir.

TST320 2 kanallı termokupl modülü mühendislerin, teknisyenlerin ve karar vericilerin gerçek zamanlı sıcaklık verilerini elde etmelerini sağlayarak proses verimliliğini, ürün kalitesini ve sistem güvenilirliğini artırır.

Özellikler:

• DSP işlemeli 24 bit ADC;
• 63'e kadar düğümü destekleyen RS-485 arayüzü;
• İletişim durumunu gösteren LED göstergesi;
• Her türlü termokupl ile uyumluluk;
• Entegre 120 ohm sonlandırma direnci;
• Arayüz üzerinden Firmware güncelleme özelliği.

Uygulamalar:

Endüstriyel sıcaklık izleme;
HVAC sistem kontrolü;
Laboratuvar ve araştırma uygulamaları;
Yiyecek ve içecek endüstrisi;
Bina yönetim sistemleri;
Otomotiv endüstrisi.

Aşağıdaki sensörler ile kullanılanilir;

Enerji izleme modülü TCW260
Endüstriyel IoT modülü TCW242
Üçüncü taraf MODBUS RTU ana cihazları

Teknik Dökümanlar

• PDF l Kullanma Klavuzu

Teknik Özellikler:

• Boyutlar: 35x86x59mm (2 modül muhafaza)

• Ağırlık: 75g

• Montaj: 35 mm DIN üst ray üzerine
  • Çevresel sınırlar

• Çalışma sıcaklığı aralığı: -20 ila 60°C

• Çalışma bağıl nem aralığı: %10 - %90 (yoğuşmasız)

• Depolama sıcaklığı aralığı: -25 ila 65°C

• Depolama bağıl nem aralığı: %5 ila %95 (yoğuşmasız)

• Giriş koruması: IP40 (bağlantılar IP20)
  • Güç kaynağı

• Çalışma voltajı aralığı (IEC 62368-1'e göre -15/+%20 dahil): 5 ila 30VDC

• Akım tüketimi: 15mA@12V
  • Termokupllar

• Desteklenen termokupl türleri: J, K, T, N, E, B, R ve S

• Sıcaklık çözünürlüğü: 0,01°

• ADC konuşma doğruluğu maksimum): ±%0,1

• CJC doğruluğu (maks): ±

• Her iki kanal için giriş dönüşüm oranı: Saniyede 1 örnek
  Düşük geçişli filtreleme ve 50/60Hz çentik filtreleme için 76865'in üzerinde örnek DSP (Dijital Sinyal İşleme) ile
  Termokupl kırılma tespiti: Mevcut

• Arayüz

• Protokol: Modbus RTU

• Fiziksel katman: RS-485 seri hattı

• Veri yolu alıcı-vericilerinin sayısı: 63'e kadar

• Veri yolu kablosu: Bükülmüş, blendajlı, 2×0,5mm²
• Tepki süresi 50 ms
  Ana yanıt zaman aşımı ≥ Yanıt süresi + Yanıt süresi
  Yanıt süresi bit sayısına ve baud hızına bağlıdır.

• Konektörler
• Tip: 28 - 16 (AWG) / 0,081 - 1,31 (mm²) kablolar için 3,81 mm aralıklı vidasız takılabilir

• Maksimum çalışma izolasyon voltajı: 1500Vrms
  • Garanti 3 yıl
