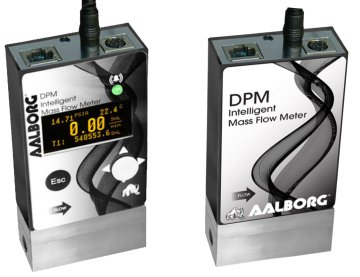

Aalborg DPM Çok Parametreli Termal Kütle Debimetre
Genel açıklama
Aalborg DPM serisi dijital çok parametreli kütle akış ölçerler, proses gazlarının kütlesel ve hacimsel akış hızlarının, basınçlarının ve sıcaklıklarının doğru ölçümlerini sağlar. DPM kütle akış ölçerler, kullanıcıların yerinde isteğe bağlı OLED/Joystick arabirimi aracılığıyla yerel olarak veya RS232/RS485 arabirimi veya isteğe bağlı Modbus RTU arabirimi aracılığıyla uzaktan 30'a kadar farklı gazı seçmesine olanak tanıyan çok parametreli çoklu gaz işlevselliğini içerir
Tasarım Özellikleri
*Çok Parametre Ölçüm Fonksiyonu: Kütlesel Akış, Hacimsel Akış, Gaz Basıncı ve Sıcaklık.
*Çoklu Gaz Ölçüm Fonksiyonu: 90 farklı gaz ve gaz karışımı desteği.
*"Kullanıcı tarafından Tanımlı Karışım" işlevi, her biri 5'e kadar farklı gaz içeren ve 20'ye kadar özel gaz karışımı oluşturmanıza ve ölçmenize olanak tanıyan yüksek hassasiyetli bir üründür.
*Hızlı tepki süresi (< 20ms)
*Standart Hassasiyet ± (%0,5 RD + %0,2 FS).
*200 : 1 Gibi geniş Ölçüm Aralık Oranı.
*İki adet programlanabilir kütlesel akış hızı toplayıcısı.
*Kütle Akışı, Sıcaklık ve Basınç için önceden ayarlanmış Yüksek, Düşük veya Anlık Debi İçin Alarmlar.
*Kullanıcı tarafından programlanabilen kütlesel akış için Pulse (SSR üzerinden).
*Durum LED'i veya OLED göstergesi ile Kapsamlı Kendi Kendine durum bilgilendirme.
*Kullanıcı tarafından seçilebilir 3 analog çıkış arabiriminin tümü standarttır : 0-5Vdc, 0-10Vdc, 4-20mA.
Kullanıcı tarafından seçilebilen iki dijital iletişim arabirimi (RS-232 ve RS-485) standarttır.
Yalıtılmış RS485 alıcı-vericili isteğe bağlı Modbus RTU iletişim arabirimi.
kullanıcı tarafından programlanabilir solid state röle.
Üniversal 9-26 Vdc güç kaynağı
yüksek kontrastlı OLED (isteğe bağlı) grafik ekran.
Ücretsiz, kullanımı kolay konfigürasyon ve kalibrasyon yazılımı (RS-232/RS-485).
Teknik Dökümanlar
Debimetre Teknik Özellikler
| Marka / Model | Aalborg / DPMxx, |
| Analog Çıkış | 4-2mA, 0 - 5 VDC, 0 - 10 VDC |
| Dijital Çıkış | RS485, RS232 Standard, RS485 Modbus Opsiyoneldir |
| Hassasiyet | ±(%0,5 RD + %0,2 FS).Kalibre edilen sıcaklık ve basınçta |
| Örnekleme Zamanı | 10 mS kullanıcı tarafından programlanabilir |
| Ortam sıcaklığı | 0….50°C |
| Ölçüm Gazları | 90 yakın Farklı Gaz veya Karışım Gazlar |
| Besleme Gerilimi | 12- 26V DC |
| Koruma Sınıfı | IP 40 |
| Çalışma sıcaklığı | -10…60°C |
| Gösterge | Grafik LCD(ops.) OLED Opsiyonel |
| Basınç | 10 Bar Max |
| Ölçüm Aralığı | 0,5 -50sml/dk ila 0-1000 SL/dk |
| Hat Çapı | 1/8" - 3/4" NPT |
