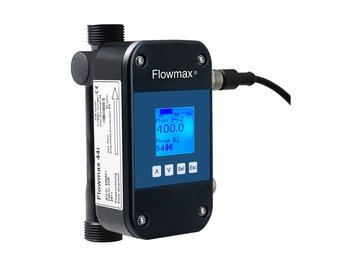

Hat tipi Ultrasonik Debimetre Flowmax 44i

,

Flowmax 44i, ultrasonik debimetre sıvıların hacimsel akışını hesaplayan bir akış ölçerdir. MIB GmbH-Ultrasonik Debimetre Flowmax 44iUltrasonik teknolojiye dayanan Flowmax 44i, iletken ve iletken olmayan sıvıları temassız olarak ölçebilir. Flowmax'ın hareketli parçası yoktur ve kesinlikle aşınmaz. Borunun tasarımı, tüm geometri üzerindeki ölü alanı en aza indirir. Ortama temas eden tüm parçalar PPSU'dur. Flowmax, teknik özellikleri sayesinde, DI-Su, Vücut bakım sıvıları, Kozmetikler, sıvı gıda ve ayrıca agresif ve / veya toksik asitler ve alkaliler gibi her türlü sıvıyı ölçebilir. Flowmax, yüksek ölçüm doğruluğu ve tekrarlanabilirliği ile karakterizedir. Boş boru tespiti entegre edilmiştir. İsteğe bağlı olarak Flowmax, bir PID kontrolör işlevine sahiptir. Hesaplanan akış, değeri birkaç milisaniyelik bir hız oranı ile sağlanır.

Flowmax varsayılan olarak önceden ayarlanmış bir miktar sayacına sahiptir. Başlangıç sinyali isteğe bağlı olarak dışarıdan beslenebilir. Pompanın veya valf kontrolünün etkinleştirilmesi için bir kontrol sinyali de standarttır.

Flowmax 44i, piston diyaframlı ve peristaltik pompalarla çalışmaya uygundur

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu

Ultrasonik Debimetre Teknik Özellikleri

Marka / Meneşei: MIB GMBH Alman
Model: Flowmax 44i
Nominal çaplar: DN10-3 / 8 ”, DN15-1 / 2”, DN20-3 / 4 ”, DN25-1”
Mekanik Bağlantı İç Dişli: Dişli G, Dişli NPT, Clamp bağlantısı DIN11864-3 BKS-Kelepçe Form A
Akışkan Sıcaklık: 0 ... + 80 ° C
Koruma Sınıfı: IP 67
Basınç Dayanımı: DN10 -⅜ ”ve DN15 - ½” için basınç nominal 16 Bar / 232Psi DN20 -¾ ”ve DN15 - 1” için 10 Bar / 145Psi
Material: PPSU'dan (Polifenilsülfon) yapılmış tüm ıslak parçaların malzemesi PPSU'dan (Polifenilsülfon) yapılmış elektronik muhafaza
Güç kaynağı: 18 ... 30VDC
Güç Girişi: 24VDC'de güç girişi = 3.6W
Bağlantı Konnektörü: 5 pimli, 8 pimli opsiyonel
Ortam sıcaklığı: 0 .... + 60 ° C
Depolama sıcaklığı: 0 .... + 70 ° C
Akım çıkışı: 0/4 ... 20 mA, Alt ve üst limit ayarlanabilir,
Topraklama Besleme toprağına bağlı
4Z20mA ile NAMUR NE43'e göre Hata Sinyali
Dijital Çıkış: NPN ve PNP-lojik üzerinden Q1 / 2 dijital çıkışı, maks. 100mA
DIN 19240'a göre çıkış voltajı:
≤5V, DÜŞÜK anlamına gelir
≥12V YÜKSEK anlamına gelir
Kısa devre korumalı
Frekans: 0 ... 10kHz
Veri Arayüzü: Parametrelendirme için veri arayüzü
Ölçüm sapması: Okumanın ±% 2'si ± 3 mm / sn (± 6 mm / sn DN10 - ⅜ ”için )
Opsiyonel ±% 1 okuma ± 3 mm / sn ( ± 6 mm / sn DN10 - ⅜ ”için)
Referans koşullar (VDE / VDI 2642) göre
Ölçüm aralığı: 0,3 - 21 l / dak DN10 - ⅜ ”
0,9 - 36 l / dak DN15 - ½ “
3,5 - 60 l / dak DN20 - ¾ “
5,0 - 240 l / dak DN25 - 1 "
Tekrarlanabilirlik: % 0,5
Flowmax 44i ölçüm sistemi genel EMC koşullarını karşılar
CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3'e göre gereksinimler,
EN 61000-4-4, EN 61000-4-5, EN 61000-4-6. İle uyumludur
EC direktiflerinin gereklilikleri ve CE sertifikasına sahiptir
