Sıcaklık ve Basınç Kompanzasyonlu Vorteks Debimetre

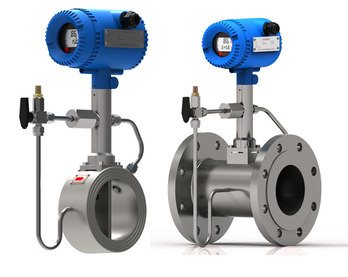

Vortex Debimetreler | RST Elektronik | 2 Yıl Garantili

VFM60MV Çok değişkenli vortex debimetre entegreli sıcaklık ve basınç ölçer ile buhar ve gazlarda debi ve kütlesel akış ölçümünde en güvenilir ve en doğru ölçümü sunmaktadır Çünkü kompansazyona sahip olmayan bir debi ölçerde basınç ve sıcaklık değişimine bağlı olarak değişen yoğunluk debi ölçümünde büyük bir hataya sebebiyet vermektedir . Barındırdığı Bluetooth yazılımı ile kullanıcıların kablosuz bağlantı ile tüm vortex debimetreler uzaktan erişim imkanı sağlamaktadır. Kullanıcılar Cep telefonuyla veya tabletleriyle uzaktan cihaza erişerek verileri görebilir ayarları okuyabilir ve yeniden ayarlama yapabilirler.

  • Vorteks debimetre kızgın buhar, doymuş buhar ayrıca sıvı ve gazların debisini ölçmekte mükemmel bir
    yöntemdir.
  • Kompressörlerin kuru / ıslak basınçlı hava hattlarının debisini ölçmekte ideal bir üründür.
  • Paraziti ortadan kaldırmak için elektrikli aksamlar için izole tasarım
  • Dönüşüm oranı 1:40 gibi geniş bir aralık
  • Bluetooth Bağlantı özelliği sayesinde uzaktan verileri izleme ve bütün konfigürasyonları gerçekleştirme

Uygulama

  • Doymuş / Kızgın Buhar ölçümü ve bunların transferinin izlenmesi
  • Buhar kazan sistemlerinin ölçülmesi
  • Farklı proseslerde Gaz Ölçümü
  • Sıvıların özellikle iletken olmayan sıvıların debi ölçüm
Teknik Dökümanlar
Teknik Özellikleri

Tip: VFM60MV / Comate Flowmeter
Ölçülecek Sıvı: Sıvı, Buhar, Gaz
Bağlantı Çapları: Waffer / Flanşlı DN15 ~ DN300mm
Ölçüm aralığı : Sıvı 0,5 ~ 7 buhar veya gaz 2 ~ 70
Hassasiyet: ±% 1
Tekrarlanabilirlik: % 0,3 OD
Sinyal Çıkışı: Pulse, 4-20mA @ HART / RS-485 Modbus
Proses Sıcaklığı: -40 ~ 280; -40 ~ 350;
Ortam sıcaklık aralığı: -40 ~ 85 ℃
Islak Kısımlar: 304 Paslanmaz Çelik, 316 Paslanmaz Çelik
Kompanzasyon: Sıcaklık ve basınç kompanzasyonlu

Vortex Debimetre Nedir?

Vortex debimetreler, bir akışkanın (genellikle sıvı veya gaz) akış hızını ölçmek için kullanılan bir tür debimetre cihazıdır. Bu debimetreler, akışkanın akışı sırasında oluşan "vortex" veya "girdap" oluşumlarını kullanarak çalışırlar.

Nasıl Çalışırlar?

Vortex debimetreler, boru hattına monte edilen bir sensör içerir. Akışkan boru içinden geçerken, sensörde birkaç sıralı engel (engeller, çıkıntılar veya kanatçıklar) bulunur. Akışkan bu engelleri aşarken, arka tarafta düzensizlikler yaratır ve bu düzensizlikler "vortex" veya "girdap" oluşumlarına neden olur.

Sensör, bu vortex oluşumlarını algılar ve bunların frekansı, akışkanın hızıyla doğrudan ilişkilidir. Bu frekans bilgisi, debi hesaplaması için kullanılır ve akışkanın debisi belirlenir.

Vortex Akış Ölçer Avantajları ve Kullanım Alanları

  • Yüksek Hassasiyet: Hassas ölçümler yapabilirler ve genellikle yüksek doğrulukla çalışırlar.
  • Dayanıklılık: Mekanik yapısı nedeniyle dayanıklıdırlar ve uzun süreli kullanım için uygundurlar.
  • Geniş Akış Aralığı: Farklı akış hızlarında çalışabilirler ve geniş bir akış aralığında doğru sonuçlar verirler.
  • Düşük Bakım Gereksinimi: Genellikle düşük bakım gerektirirler ve uzun ömürlüdürler.

Bu debimetreler, kimyasal endüstrisi, petrol ve gaz endüstrisi, enerji üretimi, su ve atık su arıtma tesisleri gibi birçok alanda yaygın olarak kullanılmaktadır.

Vortex debimetreler, akışkanların akış hızını doğru ve güvenilir bir şekilde ölçmek için yaygın olarak kullanılan bir teknolojidir. Yüksek hassasiyetleri, dayanıklılıkları ve geniş kullanım alanlarıyla birlikte, birçok endüstriyel proses için önemli bir araçtır.
