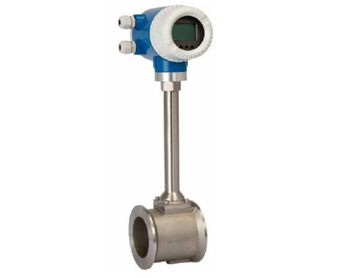

Vorteks Debimetre

Vorteks Debimetre

Vorteks Debimetreler (Vortex Flowmeter) ters prizam boru denilen bir yapıya sahiptir. Bu ters prizma yapıya çarpan akışkan dairesel burguya benzer bir yapı şeklini alır. Akış frekansı yatay burgular halinde devam eder ve bu sensör tarafından algılanır. Sensör tarafından algılanan bu bilgi elektronik yapı tarafından yorumlanarak debi bilgisine dönüştürülür.

Vorteks Debimetre Kullanım Yerleri

  • Bütün akışkan ve gazlarda kullanılabilir
  • Buhar uygulamaları
  • Kızgın Yağ
  • Yüksek sıcaklığa ve Basınca sahip Akışkanlar
Teknik Dökümanlar
Teknik Özellikleri

Hassasiyet: ±% 1
Montaj Pozisyonu: Yatay ve Dikey (yukarıya)
Debi aralığı: Sıvı 1..10, 180..1800m3/H Hava 5..50, 1300...12000 m3/H
Gösterge: Kompakt veya remote Anlık ve toplam gösterge
Çıkış: 4...20 mA
Bağlantılar: DN20...DN300 PN40 wafer veya Flanş
Besleme: 24 V DC
Uygulama Alanları: Sıvı,Gaz,Buhar
Sıcaklık: 250°C max. (350 °C Opsiyonel)
Koruma: IP67
Basınç: 40 bar max.
Gövde, Bağlantılar: AISI316SS
Sertifika: Ex(d)

Vortex Debimetre Nedir?

Vortex debimetreler, bir akışkanın (genellikle sıvı veya gaz) akış hızını ölçmek için kullanılan bir tür debimetre cihazıdır. Bu debimetreler, akışkanın akışı sırasında oluşan "vortex" veya "girdap" oluşumlarını kullanarak çalışırlar.

Nasıl Çalışırlar?

Vortex debimetreler, boru hattına monte edilen bir sensör içerir. Akışkan boru içinden geçerken, sensörde birkaç sıralı engel (engeller, çıkıntılar veya kanatçıklar) bulunur. Akışkan bu engelleri aşarken, arka tarafta düzensizlikler yaratır ve bu düzensizlikler "vortex" veya "girdap" oluşumlarına neden olur.

Sensör, bu vortex oluşumlarını algılar ve bunların frekansı, akışkanın hızıyla doğrudan ilişkilidir. Bu frekans bilgisi, debi hesaplaması için kullanılır ve akışkanın debisi belirlenir.

Vortex Akış Ölçer Avantajları ve Kullanım Alanları

  • Yüksek Hassasiyet: Hassas ölçümler yapabilirler ve genellikle yüksek doğrulukla çalışırlar.
  • Dayanıklılık: Mekanik yapısı nedeniyle dayanıklıdırlar ve uzun süreli kullanım için uygundurlar.
  • Geniş Akış Aralığı: Farklı akış hızlarında çalışabilirler ve geniş bir akış aralığında doğru sonuçlar verirler.
  • Düşük Bakım Gereksinimi: Genellikle düşük bakım gerektirirler ve uzun ömürlüdürler.

Bu debimetreler, kimyasal endüstrisi, petrol ve gaz endüstrisi, enerji üretimi, su ve atık su arıtma tesisleri gibi birçok alanda yaygın olarak kullanılmaktadır.

Vortex debimetreler, akışkanların akış hızını doğru ve güvenilir bir şekilde ölçmek için yaygın olarak kullanılan bir teknolojidir. Yüksek hassasiyetleri, dayanıklılıkları ve geniş kullanım alanlarıyla birlikte, birçok endüstriyel proses için önemli bir araçtır.
