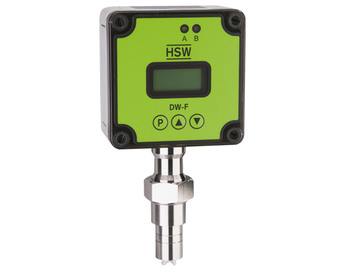

Henke DW-F Türbin Tip Debimetre

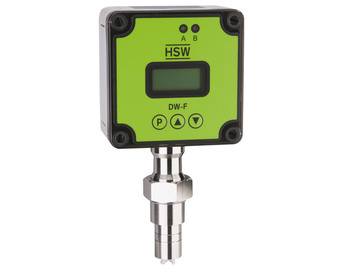

Henke pedallı akış transmitteri DW_F

DW-F akış ileticisi, DW-D deflektör akış ileticisine bir destektir ve bir türbin sensörü ile donatılmıştır. DW-F cihaz tipi, sensör sistemi hariç, DW-D cihaz tipinin yapısına tam olarak karşılık gelir. DW-F, akış pedalı yerine bir türbin ile çalışır. Bu, HSW DW-F akış vericisini ilgili uygulama alanlarına ideal şekilde adapte etmek için ek olanaklar sunar.

Türbin Debimetre Ölçüm Prensibi

  • Sıvılar için yüksek ölçüm hassasiyeti ve çok geniş ölçüm aralığı
  • Yüksek kaliteli rulman
  • Geniş bir sıcaklık aralığında yüksek hassasiyet
  • Çok iyi fiyat/performans oranı
Teknik Dökümanlar
Teknik Özellikleri

Model: DW-F
Gövde Materyali: Paslanmaz Çelik, Pirinç, PVC
Maksimum Sıcaklık: -20-80 C
Maksimum Basınç: 25 Bar
Elektriksel Çıkış: Puls Çıkış
Proses Bağlantı: 3/8'', 1/2'', 3/4'', 1'' ,1 1/4'', 1 1/2'', 2''
Koruma Sınıfı: IP 65
Çalışma Gücü: 200 mA max.
Güç Kaynağı: 24 V DC ± 10 %
Sistem İletim Sistemi: Puls / Hall sensör
Gövde Materyali: Pirinç ya da Paslanmaz Çelik
Pedal Materyali: POM

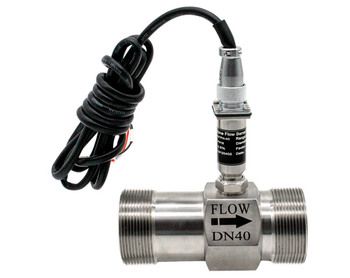

Turbin Debimetre

Türbin debimetre çalışma prensibi gayet basittir. Türbin debimetreler, akış borusunda bir "pervane" (rotor) döndürmek için sıvının mekanik enerjisini kullanır. Rotordaki kanatlar, sıvı akışı enerjisini dönme enerjisine dönüştürmek için açılıdır. Rotor mili rulmanlar üzerinde döner. Akışkanın hızı arttığında, rotor da doğru orantılı olarak daha hızlı döner.

Türbin debimetre fiyatları diğer debimetre çeşitlerine göre daha uygundur. Orta hızda ve sabit bir oranda akış sergileyen, temiz, düşük viskoziteli akışkanlarda çok iyi verim sağlar. Rulmanı aşınacağından dolayı buhar için güvenilir değildir.
