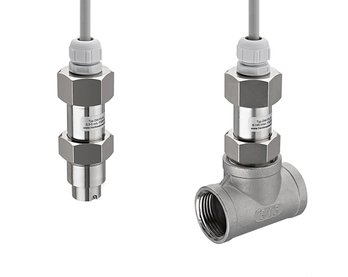

Henke DW-FS Türbin Tip Debimetre

Henke Akış Anahtarı DW-FS | RST Elektronik | Türkiye

Henke DW-FS Ana fonksiyonla (analog çıkış sinyali) sınırlandırılarak son derece makul bir fiyata kompakt bir tasarım gerçekleştirildi. Kanat çarkı ilkesine göre çalışır. Sinyal, bir Hall sensörü ve mıknatıs kullanılarak iletilir. Müşteriye özel programlanmış bir 4-20mA veya frekans çıkış sinyali verilir. Bu sistemin ilgili uygulamaya bireysel olarak uyarlanmasını mümkün kılar.

Teknik Dökümanlar
Teknik Özellikleri

Model: DW-FS
Gövde Materyali: Paslanmaz Çelik
Çalışma Sıcaklığı: -40-100 C
Maksimum basınç: 25 Bar
Elektriksel Çıkış: 4-20 mA veya Frekans çıkış
Proses Bağlantı: 3/8'', 1/2'', 3/4'', 1'', 11/4'', 11/2'', 2''
Maksimum Besleme: 12-24 VDC
Koruma Sınıfı: IP65
Pedal Materyali: POM
Elektriksel Bağlantısı: 3 cm kablo
Güç Kaynağı: 12-24 VDC

Turbin Debimetre

Türbin debimetre çalışma prensibi gayet basittir. Türbin debimetreler, akış borusunda bir "pervane" (rotor) döndürmek için sıvının mekanik enerjisini kullanır. Rotordaki kanatlar, sıvı akışı enerjisini dönme enerjisine dönüştürmek için açılıdır. Rotor mili rulmanlar üzerinde döner. Akışkanın hızı arttığında, rotor da doğru orantılı olarak daha hızlı döner.

Türbin debimetre fiyatları diğer debimetre çeşitlerine göre daha uygundur. Orta hızda ve sabit bir oranda akış sergileyen, temiz, düşük viskoziteli akışkanlarda çok iyi verim sağlar. Rulmanı aşınacağından dolayı buhar için güvenilir değildir.
