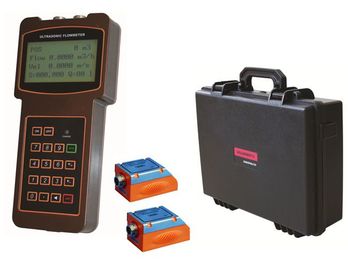

Portatif Ultrasonik Debimetre

TUF-2000H Ultrasonik Debimetre kapalı bir boru içinde sıvı akışkanların hızını ölçmek için tasarlanmıştır. Ultrasonik sensörler sıvıya temas etmezler Kelepçe ile hata bağlanırlar, kirlenmezler ve bakım gerektirmezler kurulum hızlı ve kolaydır. TUF2000H Ultrasonik akış ölçer transit time presbine bağlı olarak alıcı ve verci olan iki tranducer kullanır.

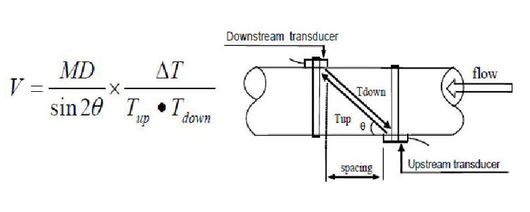

Alıcı ve verici tranducerler hattın dışına aralarında belirlenen mesafeye göre monte edilir. Borunun çapına ve sıvının özelliğine göre trancducerler W metodu, V metodu veya Z metodu yöntemlerden birine göre yerleştirilir. Ultrasonik debimetrenin iki transduceri arasında özel bir ses frekansı iletimi mevcuttur. Verici transducer ses frekansını gönderir alıcı trancducer ise bu ses frekansını alır. Bu ses frekans sinyali alıcı ve verici arasında hattın içindeki akışkan ile sağlanır. Vericinin sinyali göndermesi ve alıcının bu sinyali alması arasında bir zaman farkı vardır. Bu zaman farkı akışkanın hızıyla birebir ilişkilidir. Bu ilişki aşağıdaki formülle hesaplanır.

Θ: Akış yönündeki açı
M: Ultrasonik sinyal iletim katsayısı
D: Boru Çapı
Tup: İlk transducerin sinyali iletme zamanı
Tdawn: ikinci transducerin sinyali iletim zamanı
ΔT=Tup –Tdown

Ultrasonik Debimetre Uygulama Alanları

• Arıtma sektöründe
• Baraj ve sulama hatları
• Kamu ve Belediylerin Su dağıtım şebekleri
• Kuyu ve sulama hatları
• Kimya ve petrokimya hatları
• Gıda sektörü
• Yakıt sektörü
• Debisi ölçülmesi gereken bütün sıvı hatlarında

Teknik Dökümanlar

• PDF l Teknik Özellikler
• PDF l Kullanma Klavuzu
• PDF l Bağlantı Şeması

Ultrasonik Debimetre Teknik Özellikleri

Marka Model : Mitech - TUF2000H
Doğrusallık : % 0.5
Tekrarlanabilirlik :% 0.2
Hassasiyeti : ± % 1
Tepki süresi : 0-999 saniye, kullanıcı tarafından ayarlanabilir
Hız : ± 32 m/s
Boru Çapı : 15mm – 6000mm
Totalizer : Debi bilgisi için 7 haneli veri
Sıvı Türleri : Hemen hemen tüm sıvılar
Ekran : 4x16 karakter İngilizce menü
İletişim Arabirim : RS-232,
Baud Rate oranı : 75 - 57600 arası.
Protokol : üretici tarafından yapılan ve FUJI ultrasonik debimetre ile uyumlu.
Sinyal Kablo uzunluğu : Standart 5m x 2, istenmesi halindeı 10m x 2
Güç Kaynağı : 3 AAA dahili Ni-H pil. Tam şarj olduğunda bu işlem 12 saat boyunca sürecektir.
şarj için 100V -240VAC
Data Logger : Dahili veri kaydedici verilerin 2000 adet saklanabilir
Malzeme : ABS
Boyut : 210x90x30mm
