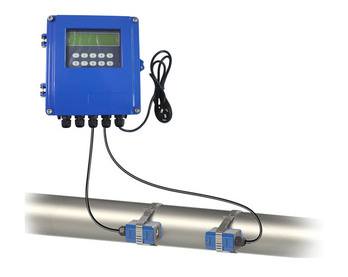

Sabit Tip Ultrasonik Debimetre
TUF-2000S Sabit Tip Ultrasonik Debimetre kapalı bir hattın içinden geçen akışkanın debisini ölçmek amacıyla tasarlanmıştır. Sabit tip ultrasonik debimetre ölçüm yaparken sıvıya temas etmez sensörleri kelepçe ile hattın özerine bağlanırlar, Sıvıyla herhangi bir temasları olmadığı için kirlenmezler ve bakım gerektirmezler.
DN15 ile DN6000 arası bütün boru hatlarında kullanılabilmesi nedeniyle çok ekonomik bir çözüm olup hatlarda kesme, delme gibi herhangi bir tadilat gerektirmediğinden montajı çok kolay, hızlı ve zahmetsizdir. TUF2000S Sabit Ultrasonik akış ölçer transit time prensibine göre çalışır bulunur alıcı ve verici olan iki tarnducerdir. Alıcı ve verici tranducerler ürün tarafından hesaplanan mesafeye göre hattın dışına yerleştirilirler.

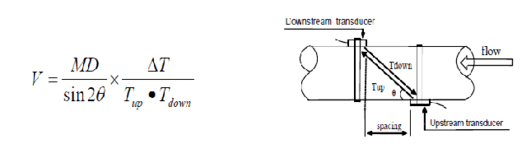

Tranducerler Hat çapı ve sıvının özelliğine göre W metodu, V metodu veya Z metodu yöntemlerden birine göre hattın özerine yerleştirilir. İki bu iki transducer arasında özel bir ses frekansı iletimi söz konusudur. Verici transducer in gönderdiği ses frekansı alıcı trancducer tarafından alınır. Bu frekans sinyali iletimi alıcı ve verici arasında hattın içindeki akışkan ile sağlanır. Vericinin gönderdiği sinyalin alıcı tarafından alınması sonucunda bir zaman farkı söz konusudur. Bu zaman farkı akışkanın hızıyla doğrudan ilişkilidir. Aşağıdaki formül bu ilişkinin bir sonucu olarak hızı vermektedir.
Θ: Akış yönündeki açı
M: Ultrasonik sinyal iletim katsayısı
D: Boru Çapı
Tup: İlk transducerin sinyali iletme zamanı
Tdawn: ikinci transducerin sinyali iletim zamanı
ΔT=Tup –Tdown
Ultrasonik Debimetre Uygulama Alanları
- Arıtma sektöründe
- Baraj ve sulama hatları
- Kamu ve Belediylerin Su dağıtım şebekleri
- Kuyu ve sulama hatları
- Kimya ve petrokimya hatları
- Gıda sektörü
- Yakıt sektörü
- Debisi ölçülmesi gereken bütün sıvı hatlarında
Teknik Dökümanlar
Ultrasonik Debimetre Teknik Özellikleri
Marka Model: Mitech - TUF2000S
Doğrusallık: % 0.5
Tekrarlanabilirlik: % 0.2
Hassasiyeti: ± % 1 daha iyi
Ölçüm Periyodu: 500ms
Gösterge: Arkadan aydınlatmalı LCD Ekran
Analog Çıkış: 4-20mA, veya 0-20mA, Empedans 0..1Kohm Hassasiyet 0,1%
OCT Çıkış: Frekans Sinyal (1 – 9999Hz)
Röle Çıkışı: 20 farklı sinyal için atanabilir
Analog Giriş: 3 analog Giriş ve 3 telli PT100 sinyal girişi (opsiyonel)
Diğer Fonksiyonlar: Toplam akış değerini Otomatik olarak 64 gün / 64 Ay / 5 yıl otomatik kaydeder
Ölçtüğü Boru materyalleri: Çelik, Paslanmaz Çelik, döküm demir, çimento boru(özel sensörle), Bakır, PVC, alüminyum, FRP ve lineer olan farklı materyale sahip borular.
Ölçtüğü Sıvı Türleri: Su, Deniz suyu, endüstriyel atık su, asit ve alkali sıvılar, alkol, yağ, vb.....
Sıcaklık: -30.....+ 90˚C (-30.....+ 160 ˚C Opsiyonel)
Hız : ± 32 m/s
Boru Çapı: 15mm – 6000mm
İletişim Protokolu: Modbus, M-Bus, Fuji protokolu, ve diğer fabrika protokolu
Data Logger: Harici SD Kart (opsiyonel)
